Артикул:
032 10 000
Характеристики
Счетчик метража, наличие
—
опционально
Тип двигателя фрезы
—
пневматический
Автоматическое вертикальное продвижение в трубе
—
опционально
Наличие цветной видеокамеры
—
Да
Принцип продвижения робота по трубопроводу
—
ручное и автоматическое (опционально)
Вес, кг
—
47
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Условия доставки
Условия доставки
Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Предназначена для:
Внутридомовых сетей и коммуникаций, а также внешних сетей (D 80-250 мм).
Отличительные особенности:
- Удобный: благодаря пневматическому двигателю фрезы позволяет работать в водопроводных сетях (допускается по санитарным нормам);
- Инновационный: благодаря уникальной конструкции фрезерный манипулятор имеет возможность самостоятельно (в автоматическом режиме) проходить вертикальные участки трубопроводов (automatic plus и premium);
- Компактный: благодаря малым габаритам минимальный рабочий диаметр трубопровода равен 80 мм;
- Надежный: демонстрирует простоту в управлении, надежность в работе и немецкое качество.
ПОДРОБНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
- диапазон применения в трубах от DN 80-150 мм (внутренний диаметр), опционально до DN 250 мм;
- превосходная гибкость в изгибах до 90° в DN 100 мм благодаря вращению и повороту режущей головки;
- ручная и автоматическая функция ползучести и вертикального подъема (одиночное и бесконечное движение);
- пневматические зажимные устройства позволяют использовать их также и в вертикальных трубах;
- опционный счетчик метра с записью данных;
- чрезвычайно высокая сила резания благодаря мощному воздушному двигателю (пневматический мотор резца);
- гибкая работа с помощью кабельного пульта дистанционного управления и съемного планшетного ПК;
- планшетный ПК 10,1“ с мультитач-дисплеем: подходит для работы в перчатках, программное обеспечение для записи и воспроизведения видеосигнала, 4 ГБ основная память, 128 ГБ EMMC энергосберегающая флэш-память (SSD), слот для карт micro-SD до 2 ТБ, WLAN, Bluetooth, GPS/ГЛОНАСС, RFID, USB 2.0, аудио 3,5 мм, подключение зарядного устройства micro-USB, защита от грязи и брызг воды в соответствии с IP 65, габариты (ДхВхТ) 269 x 180,7 x 12,5 мм, вес прибл. 758 г;
- программное обеспечение для записи и воспроизведения видеосигнала;
- внутренний источник питания для планшетного ПК;

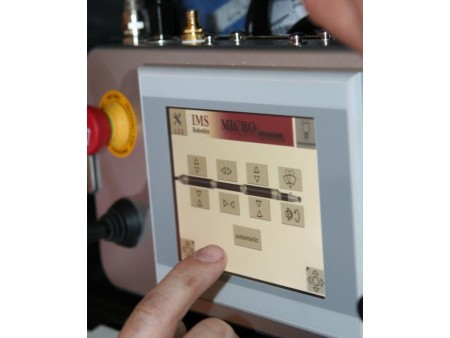

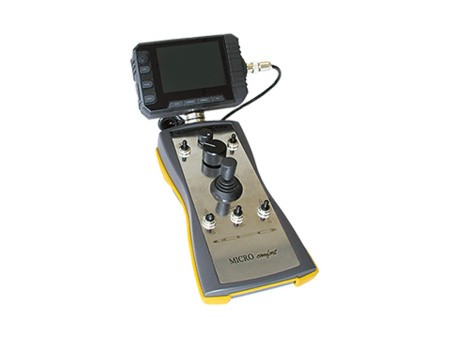

- кабельное дистанционное управление «IMS Touch» с 2 джойстиками для поворота (регулировка чувствительности), поворота и осевой подачи. Потенциометр для управления освещением. Управление работой механизмов с помощью сенсорного экрана;
- наружный диаметр резца: 72 мм;
- можно установить несколько режущих инструментов;

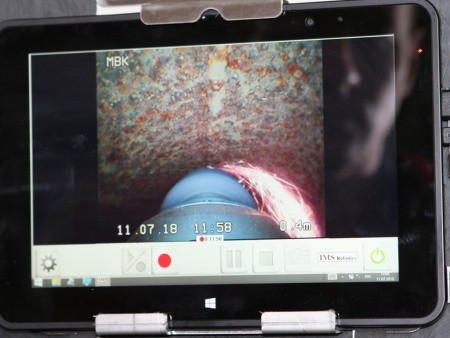

- постоянный контроль работы резания благодаря встроенной цветной камере с подсветкой (с очисткой воздухом / водой);
- защита фрезерного манипулятора от проникновения воды и пыли с помощью внутреннего избыточного давления (0.8 бар);
- постоянный контроль внутреннего давления с сигнальным индикатором;
- возможность установки кейса поста управления сверху кабельного барабана;
- опционный набор установки системы на автомобиль;
- чемодан с принадлежностями, в который входят: удлинитель клапана, переходник для заправки азотом, удлинитель резьбы, шарикоподшипники и ребра для пневматического двигателя, запасные винты, режущий инструмент из твердосплавного гранулята, руководство по эксплуатации;
- размеры кабельного барабана: прибл. (ДхШхВ) 790 х 630 х 1050 мм;
- вес: прибл. 68 кг (50 м) / прибл. 75 кг (70 м).
ТРЕБОВАНИЯ К ИСПОЛЬЗОВАНИЮ:
- Источник питания: 100-240 В переменного тока, 47-63 Гц, макс. 7.0 А.
- Сжатый воздух: без загрязнений (частицы < 5 мкм), отделенная остаточная вода, диапазон температур от 5 °C до макс. 40 °C, остаточное масло < 5 мг / м3, давление в питающей магистрали 10 бар, объемный расход мин. 1,0 м3 / мин.
- Водоснабжение для очистителя видеокамеры: дистиллированная вода.
- Режущие инструменты: рекомендуется использовать оригинальные режущие инструменты IMS.
- Защита герметичности системы фрезерного манипулятора: Необходима система заправки азотом (избыточное давление, 0.8 бар).
ВОЗМОЖНЫЕ МОДИФИКАЦИИ:

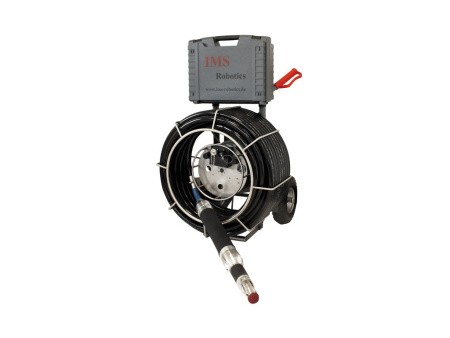

- Система MICRO light с длинною шланга 25 м

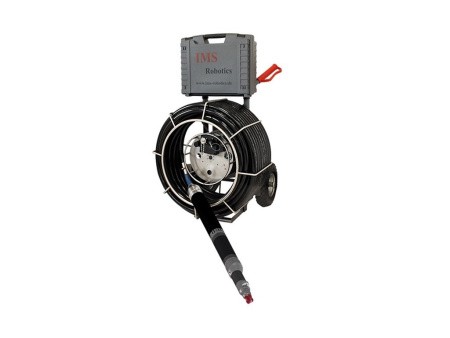

- Система MICRO light plus с длинною шланга 25 м

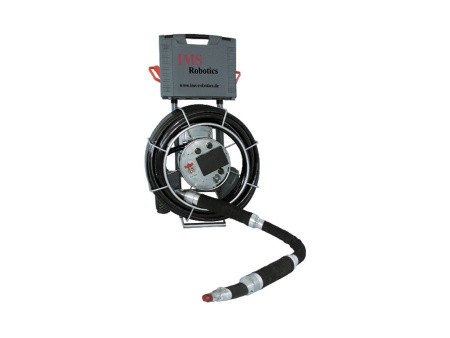

- Система MICRO automatic с длинною шланга 30 м
- Система MICRO automatic plus с длинною шланга 50 м и 70 м

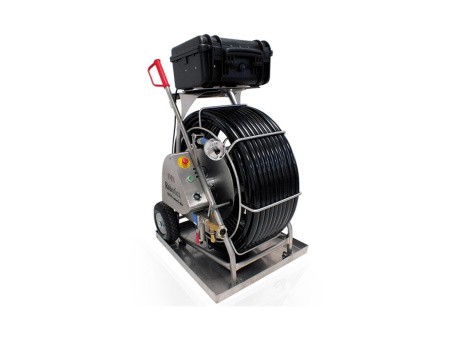

- Система MICRO premium с длинною шланга 50 м и 70 м
Скачать
|
Счетчик метража, наличие
|
опционально |
|
Тип двигателя фрезы
|
пневматический |
|
Автоматическое вертикальное продвижение в трубе
|
опционально |
|
Наличие цветной видеокамеры
|
Да |
|
Принцип продвижения робота по трубопроводу
|
ручное и автоматическое (опционально) |
|
Вес, кг
|
47 |
|
Варианты длин кабеля, м
|
25,50,70 |
|
Минимальный D обследуемого трубопровода, мм
|
80 |
|
Максимальный D обследуемого трубопровода, мм
|
250 |
IMS Robotics GmbH - ведущий европейский производитель роботизированных фрезерных систем.
